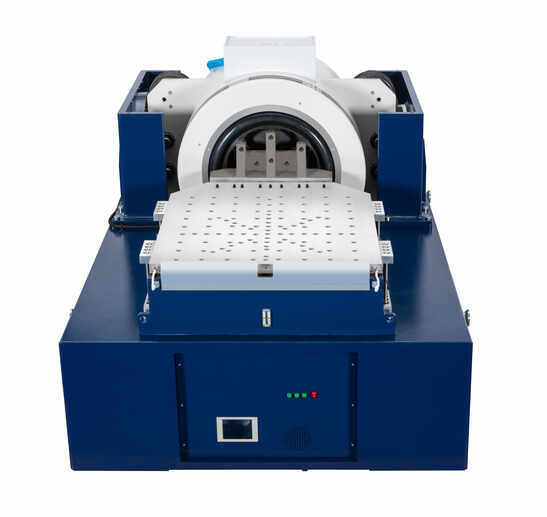

電動振動臺配置水平滑臺可實現三向振動試驗。也可以配合溫、濕試驗箱形成復合環境試驗系統。 多軸向水平滑臺可以與任何振動臺配用，為水平方向測試提供最佳的試驗平臺。根據一體化理念設計制造的鋼結構基座，為電動振動臺和水平滑臺的校準提供了一個堅固平臺。水平滑臺設計選用精加工的天然花崗巖和優質的導向軸承，從而能夠滿足不同應用要求。加固的焊接臺體具有良好的反作用質量和阻尼效果。內置隔振系統可以減少到地面的振動傳播，防止試驗設備間的干擾。 利用渦輪-渦桿或鏈輪轉動系統，一個人能單獨輕松地轉動振動臺臺體與水平滑臺連接。利用機械限位裝置可以確保水平滑臺與振動臺的連接。 水平滑臺按連接方式劃分為斜面連接和垂直連接(根據用戶要求選用);按導向方式分為GT系列的V型導軌導向方式、BT系列的靜壓軸承導向方式、TT系列的靜壓軸承導向方式。 滑板的面積、厚度決定活動系統的質量，也會影響臺面的上限頻率;用戶可特殊定制。
GT系列導向油膜水平滑臺

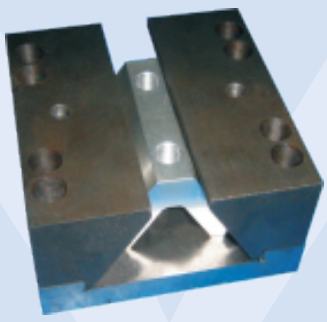

GT系列導向油膜水平滑臺設計采用比較便宜的導向V型槽軸承，與鎂合金水平滑板配用，由滑板、V型導軌、連接頭、天然花崗巖平板、水平滑臺基座、內置式靜壓油源所組成。
內置式供油泵，結構緊湊、操作方便。依據不同的滑臺尺寸V型導軌數目有所不同。此種V型導軌具有很高的抗傾覆力矩。靜壓油通過花崗巖石板上的小孔，在整個水平滑板底下分散開。油膜形成低摩擦力水滑面，適當?shù)淖枘嵊糜谝种乒舱瘛A覆力矩和翻轉力矩。
BT系列靜壓軸承水平滑臺
BT系列水平滑臺設計具有較高的傾覆力矩和橫向限制。這種設計理念結合標準的水平滑臺裝置和3000磅/平方英寸(PSI)靜壓軸承，具有較高的動態力矩限制，同時保持導向油膜阻尼特性。
靜壓軸承水平滑臺由滑板、靜壓軸承、連接頭、天然花崗巖平板、水平滑臺基座、獨立的靜壓油源所組成。
靜壓軸承能提供更高的抗傾覆力矩，適用于測試大負載試件。靜壓軸承數目越多，抗傾覆力矩越大。
TT系列靜壓軸承水平滑臺
TT系列靜壓軸承水平滑臺主要適用于大尺寸試驗件的水平振動試驗，可以提供比BT系列靜壓軸承水平滑臺更大的承載力和抗傾覆力矩。

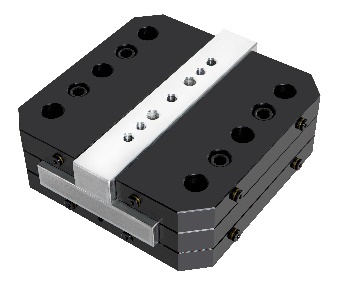

TT系列靜壓軸承水平滑臺采用T型靜壓軸承作為承載和導向裝置，軸承本身具有很大的垂向剛度，無需配套大理石即可滿足承載和導向要求。TT系列水平滑臺結構簡單，滑板采用鎂合金一體化制作而成，軸承直接供油，無需在滑板開導油槽，滑臺溫升變形小。供油壓力低，約700PSI，系統可靠性高、發熱量小。
TT系列靜壓軸承水平滑臺可以根據客戶試驗件的結構特點靈活布置位置，以最經濟的形式實現最大的能力。
